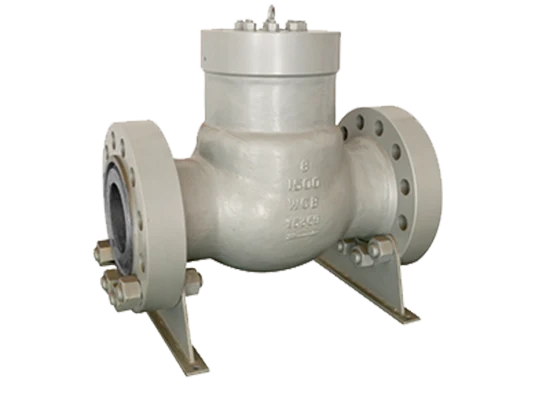

1500 एलबी स्विंग चेक वाल्व्ह

चौकशी पाठवा

चेक वाल्वचा एक प्रकार म्हणून, 1500 एलबी स्विंग चेक वाल्व स्विंग डिस्कला सीलिंग स्ट्रक्चर म्हणून वापरते. , आणि कार्बन स्टीलचा वापर शरीर सामग्री म्हणून करतो. Lyv®️ 1500lb स्विंग चेक वाल्व एपीआय, डीआयएन सारख्या मानकांची पूर्तता करू शकते. एनपीएस 2 इंच ते 24 इंच पर्यंत, डीएन 50 ते डीएन 600 पर्यंत आकार श्रेणी तयार करा. प्रेशर रेटिंगमध्ये एएनएसआय क्लास 150 एलबी, 300 एलबी आणि पीएन 10, पीएन 16, पीएन 25, पीएन 40.

वैशिष्ट्ये

झडप प्रकार:

झडप तपासा

सीलिंग डिझाइन:

स्विंग डिस्क

ऑपरेटिंग:

साहित्य:

कार्बन स्टील

नॉर्मल आकार श्रेणी:

एनपीएस 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
डीएन 50, डीएन 65, डीएन 80, डीएन 100, डीएन 125, डीएन 150, डीएन 200, डीएन 2550, डीएन 300, डीएन 350, डीएन 400, डीएन 450, डीएन 500, डीएन 550, डीएन 600

दबाव रेटिंग श्रेणी:

एएनएसआय वर्ग 150 एलबी/300 एलबी
पीएन 10 / पीएन 11 / पीएन 15 / पीएन 25 / पीएन 40

शरीर सामग्री:

कास्टिंग कार्बन स्टील, कमी-तापमान कार्बन स्टील, स्टेनलेस स्टील
एएसटीएम ए 216 डब्ल्यूसीबी/डब्ल्यूसीसी, एएसटीएम ए 352 एलसीबी/एलसीसी, एएसटीएम ए 351 सीएफ 8/सीएफ 3/सीएफ 8 एम/सीएफ 3 एम

डिस्क सामग्री:

सीट/सील साहित्य:

आच्छादन, स्टेलाइट, टेफ्लॉन, लॅमिनेटेड
13 सीआर, एसटीएल 4/एसटीएल 6, पीटीएफई/आरपीटीएफई, 420+ग्रेफाइट/304+ग्रेफाइट/316+ग्रेफाइट/…

शाफ्ट/स्टेम सामग्री:

बनावट कार्बन स्टील, कमी-तापमान कार्बन स्टील, डुप्लेक्स स्टेनलेस स्टील, मार्टेन्सिटिक
एएसटीएम ए 105 एन, एएसटीएम ए 350 एलएफ 2, एएसटीएम ए 959 2205/2507,2 सीआर 13, 17-4PH

मानकांनुसार:

एपीआय, कडून

अनुप्रयोग व्याप्ती:

तेल आणि गॅस, पेट्रोकेमिकल, वीज निर्मिती, पाणी आणि सांडपाणी प्रक्रिया, कोळसा केमिकल

चेक वाल्व म्हणजे काय?

चेक वाल्व एक झडप आहे जो सतत दिशेने सतत द्रव-प्रवाह राखतो. बॅकफ्लो रोखण्यासाठी त्याचे कार्य आहे. डिस्कला द्रवपदार्थाच्या दाबाने खुले ढकलले जाते, परंतु जेव्हा ते मागे वाहते तेव्हा डिस्क बॅकफ्लोला प्रतिबंधित करण्यासाठी मागील दाबाने शरीराच्या सीटशी बारकाईने संपर्क साधते.

स्विंग चेक वाल्व म्हणजे काय?

डिस्क-आकाराच्या डिस्कच्या एका टोकाला “हिंग” करण्यासाठी डिझाइन केलेले स्विंग चेक वाल्व जेणेकरून ते शरीर किंवा इतर वस्तूमधून मुक्तपणे निलंबित केले जाऊ शकते. यात एक लहान दबाव-तोटा आहे आणि एक अशी रचना आहे जी द्रव वाहण्यास सुलभ करते. हे केवळ क्षैतिज पाईपिंगसाठीच नव्हे तर उभ्या पाईपिंगसाठी देखील वापरले जाऊ शकते (तळापासून वरच्या दिशेने वाहते).

लिफ्ट चेक वाल्व म्हणजे काय?

स्टेम, हँडव्हील आणि डिस्क ग्लोब वाल्वमधून काढली गेली आणि कव्हर केली. सर्वात सामान्य प्रकार बोर आहे, ज्यामध्ये द्रव-प्रतिरोधक मोठा आहे आणि तो लहान आहे.

वेफर चेक वाल्व म्हणजे काय?

शरीर वेफर-आकाराचे आहे, जे पारंपारिक शॉक-शोषक चेक वाल्व्हपेक्षा बरेच पातळ आणि फिकट बनते. हे एक मल्टिफंक्शनल, उच्च-कार्यक्षमता शॉक-शोषक चेक वाल्व्ह आहे ज्यात अंगभूत बायपास सर्किट आणि त्याच्या पातळ बाटली असूनही उत्कृष्ट सीलिंग कामगिरी आहे.

बॉल चेक वाल्व म्हणजे काय?

बॉल वाल्व्हच्या डिस्कमध्ये गोलाकार आकार असतो जो प्रवाह मार्गात मुक्त असतो आणि जेव्हा द्रवपदार्थाचा दाब कमी होतो तेव्हा प्रवाहाचा मार्ग अवरोधित करतो आणि बॅकफ्लोला प्रतिबंधित करतो तेव्हा स्वतःच्या वजनाच्या खाली फिरतो. जेव्हा झडप शरीर पूर्णपणे उघडले जाते, तेव्हा प्रवाह पथ रेषात्मकपणे सुरक्षित केला जातो, जवळजवळ बोअर फ्लो पथ प्रमाणेच. प्रवाहाचा मार्ग कमी प्रतिरोधक आहे आणि परदेशी पदार्थ, स्लरी इत्यादींना संवेदनाक्षम नाही आणि मुख्यतः सीवरेजसाठी वापरला जातो.
