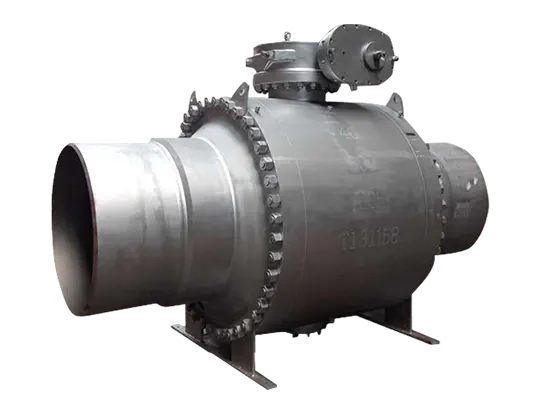

BW एंड ट्रुनियन माउंटेड बॉल व्हॉल्व्ह

LYV®️ एक व्यावसायिक चीन गुणवत्ता BW End Trunnion माउंटेड बॉल व्हॉल्व्ह निर्माता आहे. कठोर औद्योगिक वातावरणाचा सामना करण्यासाठी डिझाइन केलेले हे अत्यंत विश्वासार्ह वाल्व्ह आहे. हे बट वेल्ड एंड ट्रुनियन माउंटेड बॉल व्हॉल्व्ह कायमस्वरूपी सीलिंग सुनिश्चित करण्यासाठी बट वेल्डिंग कनेक्शनचा अवलंब करते आणि अद्वितीय एंड सपोर्ट स्ट्रक्चरद्वारे पाइपलाइन तणाव प्रभावीपणे सोडवते. हे विशेषतः मोठ्या-व्यास, उच्च-तापमान आणि उच्च-दाब आणि लांब-अंतराच्या वाहतुकीसारख्या गंभीर पाइपलाइनसाठी आजीवन स्थिर नियंत्रण समाधान प्रदान करण्यासाठी डिझाइन केलेले आहे.

चौकशी पाठवा

परिचय

उत्पादन परिचय

LYV® BW End Trunnion माउंटेड बॉल व्हॉल्व्ह उच्च-दाब पाइपलाइनच्या सीलिंग आणि संरचनात्मक आव्हानांचे दोन मुख्य डिझाइनद्वारे पद्धतशीरपणे निराकरण करते. हाय परफॉर्मन्स बट वेल्डेड ट्रुनियन माउंटेड बॉल व्हॉल्व्ह बट वेल्डिंगद्वारे जोडलेले आहे आणि कायमस्वरूपी शून्य-गळती सील मिळविण्यासाठी पाइपलाइनशी समाकलित केले आहे. त्याची अनोखी एंड सपोर्ट पॉईंट संरचना थर्मल विस्तार आणि आकुंचन, स्व-वजन आणि पाइपलाइनच्या कंपनामुळे निर्माण होणारा प्रचंड ताण बाह्य पायाच्या चौकटीत निर्देशित करू शकते, ज्यामुळे वाल्व बॉडी आणि अंतर्गत सील विकृत किंवा नुकसान होण्यापासून प्रभावीपणे संरक्षण होते. हे डिझाइन पॉवर स्टेशन, लांब-अंतराच्या पेट्रोकेमिकल पाइपलाइन आणि ऑफशोअर प्लॅटफॉर्म यासारख्या गंभीर आणि कठोर वातावरणात वाल्वचे दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करते, ज्यामुळे संपूर्ण पाइपलाइन प्रणालीची सुरक्षा आणि आयुर्मान लक्षणीयरीत्या वाढते.

API-6A, API-6D, ASME-B16.34, ISO-17292 आणि अधिक यांसारख्या आंतरराष्ट्रीय मानकांची पूर्तता करणारे उच्च-कार्यक्षमता उत्पादन म्हणून बट वेल्डिंग एंड ट्रुनियन माउंटेड बॉल व्हॉल्व्ह. LYV®️ Trunnion माउंटेड बॉल व्हॉल्व्हने API-6FA फायर सर्टिफिकेशन प्राप्त केले आहे, जे हे सिद्ध करते की उत्पादनामध्ये आग सुरक्षित विनंती केलेल्या अनुप्रयोगांसाठी वापरण्याची क्षमता आहे. LYV®️ निर्माता म्हणून ट्रुनिअन माउंटेड बॉल व्हॉल्व्ह NPS 2” ते NPS 48” ट्रुनिअन माउंटेड बॉल व्हॉल्व्ह तयार करू शकते, कमाल दाब रेटिंग 2500LB पर्यंत पोहोचू शकते. शिवाय, LYV®️ कडे कमी-तापमान ट्रुनियन माउंटेड बॉल व्हॉल्व्ह तयार करण्यासाठी परिस्थिती आणि अनुभव आहे. आमच्याशी संपर्क साधा अधिक माहितीसाठी.

तपशील

आकार श्रेणी:

NPS 2”-48”; DN50-DN1000

नाममात्र दबाव:

150LB-2500LB; PN10-PN420

तापमान श्रेणी:

-196℃~825℃（डिझाईन आणि साहित्यावर अवलंबून）

शेवटचे कनेक्शन:

बाहेरील कडा; बट-वेल्ड.

शरीर साहित्य:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A;

ASTM A105; ASTM A182 F304/F316/F304L/F316L

बॉल साहित्य:

ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55

आसन साहित्य:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

स्टेम साहित्य:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55

डिझाइन आणि उत्पादन मानक:

API 6D

समोरासमोर मानक:

ASME B16.10/ EN558-1

समाप्ती कनेक्शन मानक:

ASME B16.5/ ASME B16.25

चाचणी आणि तपासणी मानक:

API 598

वैशिष्ट्ये

■ सॉफ्ट किंवा मेटल सीट उपलब्ध

■ ठोस चेंडू

■ RF,RTJ,BW कनेक्शन फेस

■ दोन- किंवा तीन-पीस बॉडी

■ द्वि-दिशात्मक घट्ट शट-ऑफ

■ शून्य गळती

■ डबल ब्लॉक आणि ब्लीड (DBB) / डबल आयसोलेशन आणि ब्लीड (DIB)

■ अग्नि-सुरक्षित संरक्षण.

■ कमी ऑपरेटिंग टॉर्क डिझाइन

■ अँटी-ब्लोआउट स्टेम डिझाइन

BW End Trunnion माउंटेड बॉल व्हॉल्व्ह म्हणजे काय

LYV® BW BW End Trunnion माउंटेड बॉल व्हॉल्व्ह हा एक औद्योगिक झडप आहे जो विशेषतः कठोर कामकाजाच्या परिस्थिती हाताळण्यासाठी डिझाइन केलेला आहे. "BW" हे सूचित करते की त्याची दोन टोके बट वेल्डिंगद्वारे जोडलेली आहेत आणि कायमस्वरूपी पूर्ण तयार करण्यासाठी पाईपला वेल्ड केले जाऊ शकतात. "एंड सपोर्ट इन्स्टॉलेशन" म्हणजे व्हॉल्व्हच्या ड्रायव्हिंग एंडवर स्वतंत्र कडक सपोर्ट स्ट्रक्चरचा विस्तार. या एकत्रित डिझाइनचे उद्दिष्ट पाइपलाइन कनेक्शनचे संपूर्ण सीलिंग आणि वाल्व बॉडीचे एकाच वेळी ताण वेगळे करणे हे आहे.

BW एंड ट्रुनियन माउंटेड बॉल व्हॉल्व्ह कसे कार्य करते (सीलिंग)?

त्याचे कार्य तत्त्व दोन चरणांमध्ये विभागले गेले आहे: प्रथम, वाल्वचे बट वेल्डिंग पोर्ट पाइपलाइनला वेल्डेड केले जाते जेणेकरुन गळतीशिवाय कायमस्वरूपी कनेक्शन तयार होईल. दुसरे म्हणजे, की "एंड फुलक्रम" रचना स्वतंत्रपणे बाह्य पायावर निश्चित केली जाते. जेव्हा पाइपलाइन थर्मल स्ट्रेस, स्व-वजन किंवा कंपनामुळे प्रचंड जोर निर्माण करते, तेव्हा हे फुलक्रम या बाह्य शक्तींना सक्रियपणे सहन करेल आणि मार्गदर्शन करेल, ज्यामुळे त्यांना व्हॉल्व्हच्या आत अचूक वाल्व स्टेम आणि सीलिंग सिस्टमला बायपास करता येईल आणि थेट बाह्य संरचनेत प्रसारित केले जाईल. अशाप्रकारे, हे सुनिश्चित करते की पाइपलाइन विकृत झाल्यास वाल्व स्थिरपणे आणि लवचिकपणे उघडले आणि बंद केले जाऊ शकते आणि दीर्घकालीन सील राखले जाऊ शकते.

LYV®️ वाल्व का निवडावे?

आम्ही 30 वर्षांहून अधिक काळ न्यूमॅटिक ऍक्च्युएटेड ट्रुनियन माउंटेड बॉल व्हॉल्व्ह तयार करतो. वर्कशॉपमध्ये 13000 स्क्वेअर मीटरचा समावेश आहे आणि 50 पेक्षा जास्त प्रगत CNC मशीन्स आहेत. आमचे अभियंते आणि उत्पादन कार्यसंघ तुमची ऑर्डर उच्च-गुणवत्तेसह आणि जलद वेळेत वितरित करेल याची खात्री करेल. आम्ही वाल्व शिपिंगची देखील काळजी घेतो. पेंट खराब होणार नाही याची खात्री करण्यासाठी वाल्व बबल पाउच किंवा कागदाने गुंडाळले जातील. बॉक्समध्ये व्हॉल्व्ह टाकल्यानंतर आम्ही प्लायवूड स्टिकने व्हॉल्व्ह देखील निश्चित करतो. शिपिंग दरम्यान वाल्व खराब होणार नाही याची खात्री करण्यासाठी प्लायवुड केस आवश्यक मार्किंगसह पेंट केले जाईल.
