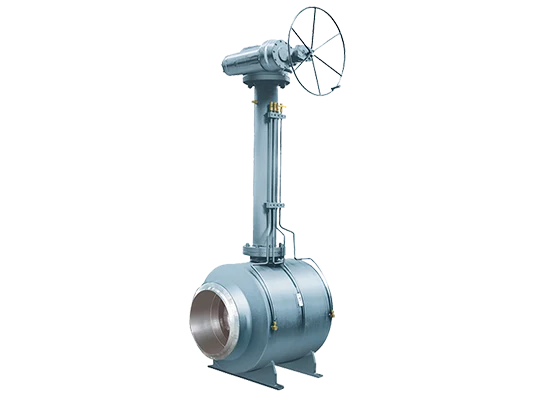

लांब शाफ्ट अंडरग्राउंड बीडब्ल्यूने बॉल वाल्व्ह समाप्त केले

Lyv® लाँग शाफ्ट अंडरग्राउंड बीडब्ल्यू समाप्त बॉल वाल्व एपीआय, डीआयएन सारख्या मानकांची पूर्तता करू शकते. एनपीएस 2 इंच ते 24 इंच पर्यंत, डीएन 50 ते डीएन 600 पर्यंत आकार श्रेणी तयार करा. प्रेशर रेटिंगमध्ये एएनएसआय वर्ग 150 एलबी, 300 एलबी, 600 एलबी आणि पीएन 10, पीएन 16, पीएन 25, पीएन 40, पीएन 64, पीएन 100 समाविष्ट आहे.

चौकशी पाठवा

बॉल वाल्वचा एक प्रकार म्हणून, लांब शाफ्ट अंडरग्राउंड बीडब्ल्यू समाप्त बॉल वाल्व्ह सीलिंग स्ट्रक्चर म्हणून आरोहित ट्रुनिनियन वापरते. वाल्व्ह वर्म गिअरद्वारे कार्य केले आणि कार्बन स्टीलचा वापर शरीर सामग्री म्हणून केला. Lyv® लाँग शाफ्ट अंडरग्राउंड बीडब्ल्यू समाप्त बॉल वाल्व एपीआय, डीआयएन सारख्या मानकांची पूर्तता करू शकते. एनपीएस 2 इंच ते 24 इंच पर्यंत, डीएन 50 ते डीएन 600 पर्यंत आकार श्रेणी तयार करा. प्रेशर रेटिंगमध्ये एएनएसआय वर्ग 150 एलबी, 300 एलबी, 600 एलबी आणि पीएन 10, पीएन 16, पीएन 25, पीएन 40, पीएन 64, पीएन 100 समाविष्ट आहे. लांब शाफ्ट अंडरग्राउंड बीडब्ल्यू समाप्त बॉल वाल्व्हमध्ये बरेच अनुप्रयोग आहेत, ते तेल आणि गॅस, पेट्रोकेमिकल, एलएनजी, वीज निर्मिती, पाणी आणि सांडपाणी उपचार, कोळसा रसायन, पाइपलाइन वाहतूक आणि बरेच काही यासारख्या क्षेत्रात मोठ्या प्रमाणात वापरले जाते.

वैशिष्ट्ये

झडप प्रकार:

बॉल वाल्व्ह

सीलिंग डिझाइन:

ट्रुनिनियन आरोहित

ऑपरेटिंग:

वर्म गियर

साहित्य:

कार्बन स्टील

नॉर्मल आकार श्रेणी:

एनपीएस 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
डीएन 50, डीएन 65, डीएन 80, डीएन 100, डीएन 125, डीएन 150, डीएन 200, डीएन 2550, डीएन 300, डीएन 350, डीएन 400,

डीएन 450, डीएन 500, डीएन 550, डीएन 600

दबाव रेटिंग श्रेणी:

एएनएसआय वर्ग 150 एलबी/300 एलबी/600 एलबी
पीएन 10 / पीएन 16 / पीएन 15 / पीएन 15 / पीएन 14 / पीएन 40 / पीएन 64 / पीएन 100

शरीर सामग्री:

कास्टिंग कार्बन स्टील, कमी-तापमान कार्बन स्टील, स्टेनलेस स्टील, अ‍ॅलोय स्टील, डुप्लेक्स स्टेनलेस

स्टील, बनावट कार्बन स्टील, कमी-तापमान कार्बन स्टील, बनावट स्टेनलेस स्टील
एएसटीएम ए 216 डब्ल्यूसीबी/डब्ल्यूसीसी, एएसटीएम ए 352 एलसीबी/एलसीसी, एएसटीएम ए 351 सीएफ 8/सीएफ 3/सीएफ 8 एम/सीएफ 3 एम, एएसटीएम ए 217 सी 5/सी 12/

डब्ल्यूसी 6/डब्ल्यूसी 9/सी 12 ए, एएसटीएम ए 95 सीडी 3 एमएन (4 ए)/सीई 3 एमएन (5 ए), एएसटीएम ए 105 एन, एएसटीएम ए 350 एलएफ 2, एएसटीएम ए 182 एफ 304/एफ 304 एल/एफ 316/एफ 316 एल

डिस्क सामग्री:

बनावट कार्बन स्टील, कमी-तापमान कार्बन स्टील, बनावट स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील
एएसटीएम ए 105 एन, एएसटीएम ए 350 एलएफ 2, एएसटीएम ए 182 एफ 304/एफ 304 एल/एफ 316/एफ 316 एल, एएसटीएम ए 959 2205/2507

सीट/सील साहित्य:

आच्छादन, स्टेलिट, टेफ्लॉन
13 सीआर, एसटीएल 4/एसटीएल 6, पीटीएफई/आरपीटीएफई

शाफ्ट/स्टेम सामग्री:

बनावट कार्बन स्टील, कमी-तापमान कार्बन स्टील, बनावट स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, मार्टेन्सिटिक
एएसटीएम ए 105 एन, एएसटीएम ए 350 एलएफ 2, एएसटीएम ए 182 एफ 304/एफ 304 एल/एफ 316/एफ 316 एल, एएसटीएम ए 959 2205/2507,2 सीआर 13, 17-4PH

मानकांनुसार:

एपीआय, कडून

अनुप्रयोग व्याप्ती:

तेल आणि गॅस, पेट्रोकेमिकल, एलएनजी, वीज निर्मिती, पाणी आणि सांडपाणी उपचार, कोळसा केमिकल, पाइपलाइन वाहतूक

बॉल वाल्व म्हणजे काय?

बॉल वाल्व्हच्या डिस्कचा गोलाकार आकार असतो आणि द्रवपदार्थातून जाण्यासाठी परवानगी देण्यासाठी मध्यभागी एक दंडगोलाकार चॅनेल (पोर्ट केलेले) प्रदान केले जाते. ही गोलाकार डिस्क उघडते आणि 90 अंश फिरवून बंद होते.

बॉल वाल्व कसे कार्य करते?

१) डिस्क (बॉल) गोलाकार आहे आणि कोंबडाप्रमाणेच शरीराच्या वाल्व सीटमध्ये मऊ सीट समाविष्ट केली जाते.

२) जेव्हा लीव्हर हँडल प्रकार वापरला जातो, तेव्हा लीव्हर हँडल 90 अंश फिरवून द्रव थांबविला जाऊ शकतो किंवा उडविला जाऊ शकतो. लक्षात घ्या की आकार जितका मोठा असेल तितका मोठा शक्ती उघडणे आणि बंद करणे आवश्यक आहे, जेणेकरून गीअर हँडल ऑपरेट केले जाऊ शकते.

)) मऊ सीट मटेरियलच्या यांत्रिक आणि भौतिक गुणधर्मांमधून उत्कृष्ट हवाबंदपणा प्राप्त केला जातो. तथापि, उच्च-तापमान क्षेत्राच्या वापरावर निर्बंध आहेत. कॉमन सॉफ्ट सीटसह ओपन किंवा क्लोज ऑपरेशनचा वापर करून “चालू/बंद ऑपरेशन” साठी योग्य. हे वाल्व्हच्या बांधकाम किंवा सामग्रीवर अवलंबून इंटरमीडिएट पोझिशन्सवर वापरण्यासाठी योग्य नाही.

व्ही पोर्ट बॉल वाल्व म्हणजे काय?

डिस्कमध्ये एज-आकाराचे लॅम्बडा वर्ण आहे आणि इंटरमीडिएट ओपनिंग आणि वाल्व्ह स्ट्रक्चरवर फ्लो रेट नियंत्रित करण्यासाठी मेटल सीट वापरते जे द्रवपदार्थात दूषित पदार्थ कापताना बंद करण्यास परवानगी देते. हे पेपर लगदा, स्लरी आणि व्हिस्कस फ्लुइड्स सारख्या विशेष द्रव नियंत्रित करण्यासाठी योग्य आहे.

पूर्ण पोर्ट आणि व्ही-पोर्टमध्ये काय फरक आहे?

व्ही-पोर्ट आकाराच्या काठाने कोणताही समावेश कापला. तंतू आणि सॉलिड्स कटिंग डिस्क (मेटल) आणि सीट (मेटल) दरम्यान सरकण्यावर अवलंबून असते. जर लगदा सारख्या तंतूंमध्ये द्रवपदार्थात असेल तर, बॉल वाल्व्ह, उदाहरणार्थ, बंद करताना अडकले जातील, ज्यामुळे देखभाल-संबंधित समस्या उद्भवतील. तथापि, लॅम्बडा पोर्ट वाल्व्हच्या बाबतीत, दूषित पदार्थ कापताना धातूच्या कडा बंद केल्या जातात जेणेकरून ते अवरोधित केले जातील. शरीराला फ्लॅंज स्ट्रक्चर असते आणि त्यासाठी विशेष साधनांची आवश्यकता नसते
