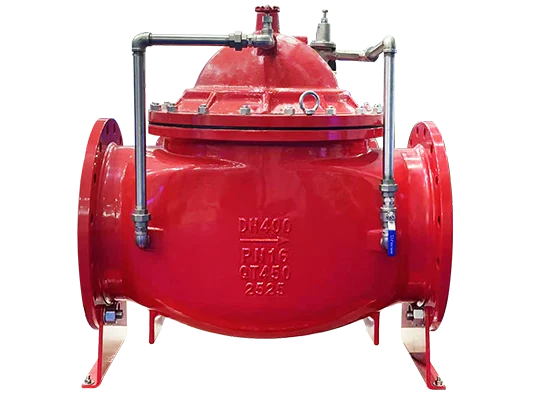

दाब कमी करणारे झडप

प्रेशर रिड्युसिंग व्हॉल्व्ह हा एक झडप आहे जो समायोजनाद्वारे आवश्यक आउटलेट प्रेशरचा दबाव कमी करतो आणि माध्यमाच्या उर्जेवर अवलंबून आउटलेट दाब आपोआप स्थिर ठेवतो. फ्लुइड मेकॅनिक्सच्या दृष्टीकोनातून, हे व्हेरिएबल स्थानिक प्रतिकार असलेले थ्रॉटलिंग घटक आहे. हे थ्रॉटलिंग क्षेत्र, द्रव प्रवाह वेग आणि गतिज ऊर्जा बदलून दबाव कमी करते, परिणामी विविध दाबांचे नुकसान होते. नंतर, नियंत्रण आणि नियमन प्रणालीच्या समायोजनासह, वाल्व नंतर दाब चढ-उतार स्प्रिंग फोर्ससह संतुलित केला जातो ज्यामुळे वाल्व नंतरचा दबाव त्रुटीच्या श्रेणीमध्ये स्थिर राहतो.

प्रेशर रेग्युलेशन रेंज: ही प्रेशर रिड्यूसिंग व्हॉल्व्हच्या आउटपुट प्रेशर P2 ची समायोज्य श्रेणी आहे. या श्रेणीमध्ये, आवश्यक अचूकता प्राप्त केली पाहिजे. हे प्रामुख्याने दाब नियमन स्प्रिंगच्या कडकपणाशी संबंधित आहे.

दाब वैशिष्ट्य: हे वैशिष्ट्य आहे की जेव्हा प्रवाह दर g हे स्थिर मूल्य असते, तेव्हा इनपुट दाब चढउतारामुळे आउटपुट दाब चढ-उतार होतो. आउटपुट प्रेशर उतार-चढ़ाव जितका लहान असेल तितका दबाव कमी करणाऱ्या वाल्वचे वैशिष्ट्य चांगले. आउटपुट दाब एका विशिष्ट मूल्याने इनपुट दाबापेक्षा कमी असतो आणि मूलतः इनपुट दाब बदलाने बदलत नाही.

प्रवाह वैशिष्ट्य: हे वैशिष्ट्य आहे की जेव्हा इनपुट दाब स्थिर असतो तेव्हा आउटपुट प्रवाह दर g बदलासह आउटपुट दाब बदलतो. जेव्हा प्रवाह दर g बदलतो, तेव्हा आउटपुट दाब जितका कमी होईल तितका चांगला. सामान्यतः, आउटपुट दाब जितका कमी असेल तितका आउटपुट प्रवाह बदलासह चढउतार कमी होईल.

हे वाल्वच्या आधी पाइपलाइनमधील उच्च द्रव दाब वाल्व नंतर पाइपलाइनमध्ये आवश्यक पातळीपर्यंत कमी करू शकते. प्रसार माध्यम प्रामुख्याने पाणी आहे. उंच इमारतींमध्ये, शहरी पाणी पुरवठा पाईप नेटवर्कमध्ये जास्त पाण्याचा दाब असलेले क्षेत्र, खाणी आणि इतर प्रसंगी पाणीपुरवठा यंत्रणेतील प्रत्येक पाणी वापर बिंदूसाठी योग्य सेवा पाण्याचा दाब आणि प्रवाह मिळविण्यासाठी याचा मोठ्या प्रमाणावर वापर केला जातो. यात संभाव्य पाणी - बचत प्रभाव आणि त्याचा पाणी - बचत प्रभाव सुमारे 30% आहे.

भूतकाळात, डायाफ्राम प्रकार, अंतर्गत स्प्रिंग पिस्टन प्रकार, इत्यादी सामान्य होते. पाण्याच्या प्रवाहाच्या झडपातील प्रवाह मार्गाच्या स्थानिक प्रतिकाराने पाण्याचा दाब कमी करणे हे मूलभूत कार्य तत्त्व आहे.
